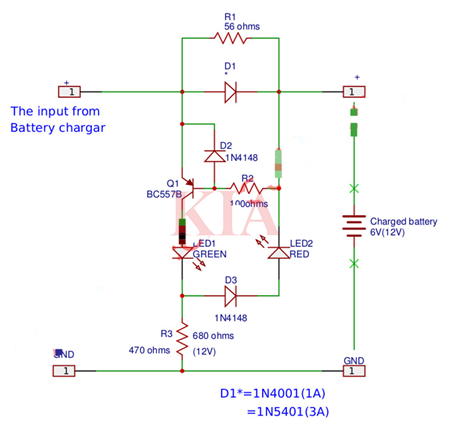

一個充滿電池充電器報警電路，當它正在給電池充電時，正常情況下，電池和電路中有電流流過。此外，綠色LED也會亮起，并且充滿電后會熄滅。因為晶體管Q1工作。并且，電阻器R1和R2都被設置為晶體管的偏置電流。Diode-D1 限制電壓超過0.7伏。
當電池充滿電時，綠色LED1熄滅。因為電流停止流動或可能流動小于10mA。但綠色LED1可能會熄滅。因為電池極性接錯了。輸出是短路。當電池極性錯誤時，紅色LED2會發光。該電路可以檢測的最大電流，在1A到3A之間。如果充電電流小于1A。D1二極管應為1N4001。如果電流大于1A小于3A，則D1應為1N5401。選擇電池電壓6V或12V--470歐姆的電阻R3將與6V充電電池一起使用。如果將R3更改為680歐姆以用于12V電池。

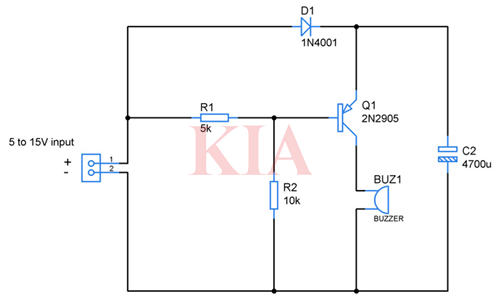

這是一種簡單的斷電報警電路，可廣泛用于需要斷電指示的場合。大多數電源故障報警電路本身都需要單獨的電源，以便在電源故障時發出警報，而上述電路不需要這樣的專用電源。
該電路能夠在5至15V DC的輸入電壓范圍內工作。電解電容器和PNP晶體管Q12N2905構成了該電路的支柱。最初，輸入電壓通過限制基極電流的電阻器R1饋送到Q1的基極。當基極電壓大于1V時，PNP晶體管將處于截止狀態。因此，這可以防止蜂鳴器發出警報聲。該電路中采用電解電容C1來存儲足夠的電荷，為報警電路供電，當電源出現故障時，報警電路會在合理的時間內發出報警聲。這使得電路在斷電后無需任何外部電源即可工作。
每當電源出現故障時，晶體管Q1的基極電壓就會降至1v以下并使其飽和。添加電阻R2是為了確保晶體管在沒有電源的情況下保持導通狀態。這將打開蜂鳴器并繼續發出聲音，直到電容器完全放電。這使得即使在沒有專用電源的情況下，電路也會在斷電時發出警報。
